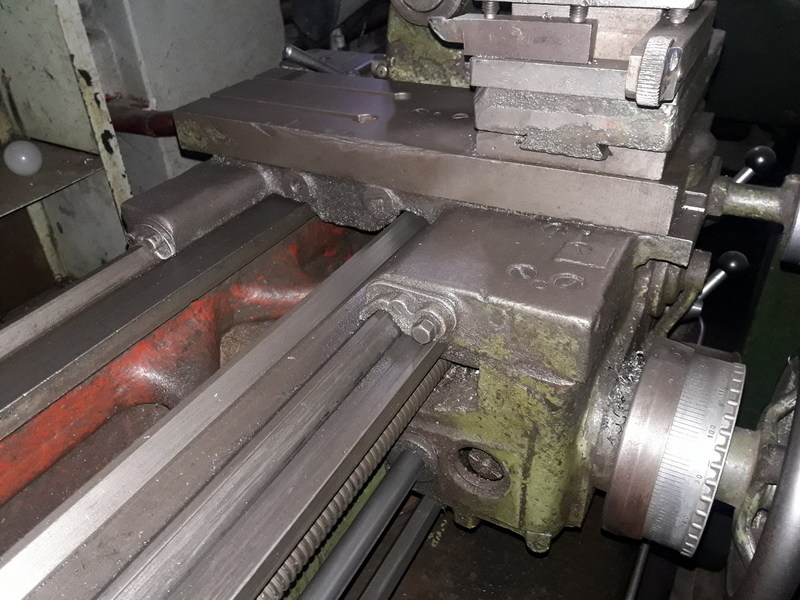

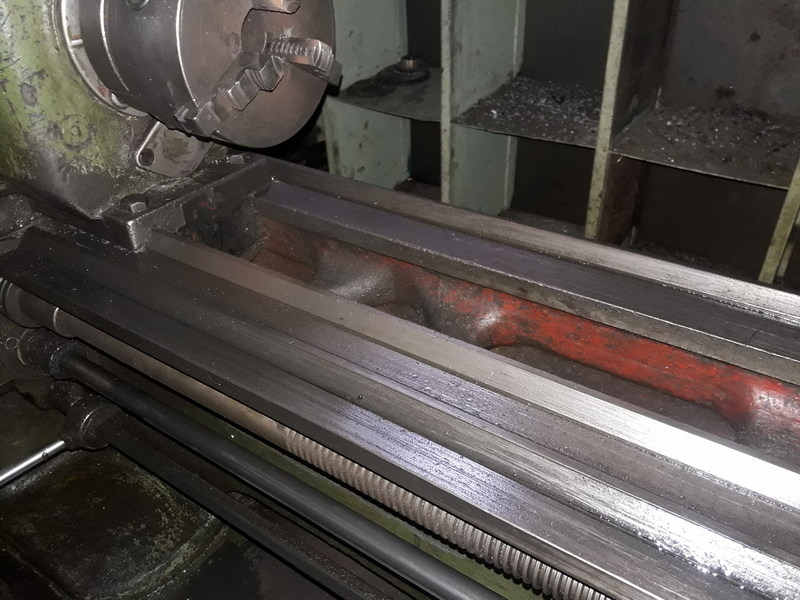

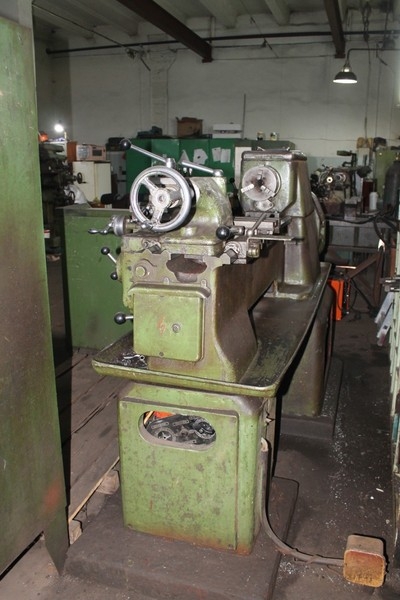

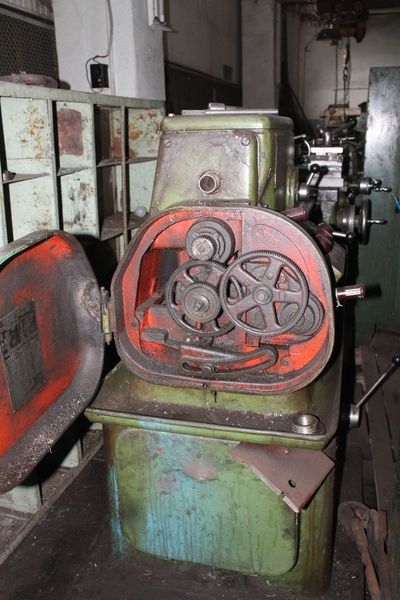

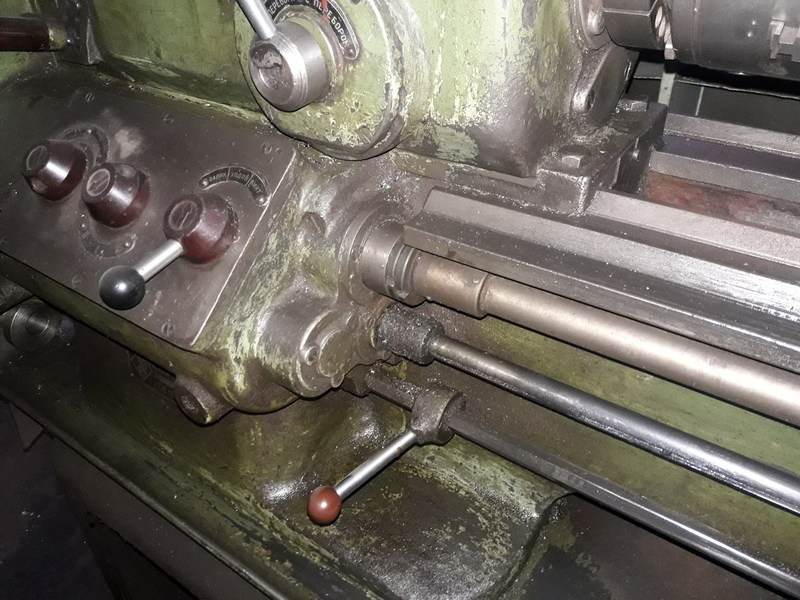

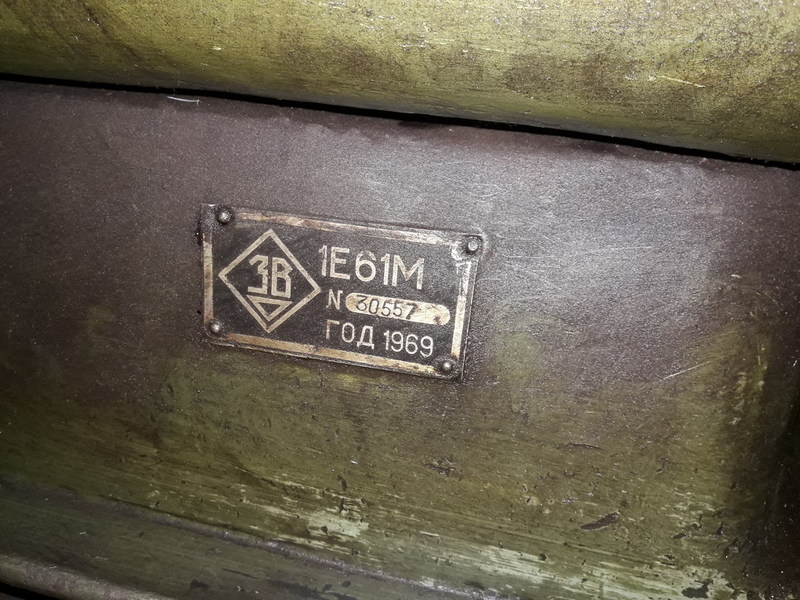

Токарный станок б/у врабочем состоянии 1Е61М в Дніпропетровську

Основные технические характеристики токарного станка 1Е61М
Наименование параметра 1Е61М 1Е61МТ 1Е61ПМ УТ61ПМ
Основные параметры станка



Класс точности по ГОСТ 8-82 П В П П
Наибольший диаметр заготовки обрабатываемой над станиной, мм 320 320 320 320
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 188 188 170 170
Наибольшая длина устанавливаемой детали РМЦ, мм 710 710 710 750
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 185 185 175 175
Расстояние от оси шпинделя до направляющих станины (высота центров), мм 170 170 175 175
Шпиндель



Диаметр отверстия в шпинделе, мм 32, 5 32, 5 30 32
Диаметр прутка проходящего через отверстие в шпинделе, мм 32 32 25
Частота вращения шпинделя, об/мин 35..1600 35..1600 35, 5..1800 40..2000
Количество прямых/ обратных скоростей шпинделя 12 12 18 18
Центр в шпинделе по ГОСТ 13214-67 Морзе 5 Морзе 5 Морзе 5 Морзе 5
Конец шпинделя по ГОСТ 12595-72

5К 5К
Торможение шпинделя есть есть есть есть
Блокировка шпинделя есть есть есть есть
Защита от перегрузок шпинделя есть есть есть есть
Подачи



Наибольшая длина хода суппорта (каретки) - продольное перемещение, мм 640 640 710 710
Наибольшее поперечное перемещение суппорта, мм 200 200 230 230
Продольное перемещение суппорта на одно деление лимба, мм 0, 2 0, 2 0, 1 0, 1
Поперечное перемещение суппорта на одно деление лимба, мм 0, 02 0, 02 0, 02 0, 02
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм 140 140 140 140
Перемещение верхнего суппорта на одно деление лимба, мм 0, 02 0, 02 0, 02 0, 02
Количество подач продольных/ поперечных суппорта 21 21 40
Пределы подач продольных, мм 0, 04..1, 99 0, 04..6 0, 018..1, 1 0, 018..1, 1
Пределы подач поперечных, мм 0, 025..1, 24 0, 012..1, 87 0, 01..0, 625 0, 01..0, 625
Количество нарезаемых резьб метрических, мм 22 22 35
Количество нарезаемых резьб модульных, мм 19 19 31
Количество нарезаемых резьб дюймовых, мм 15 15 26
Пределы шагов метрических резьб, мм 0, 2..30 0, 2..30 0, 1..56 0, 1..56
Пределы шагов модульных резьб, модуль 1.
