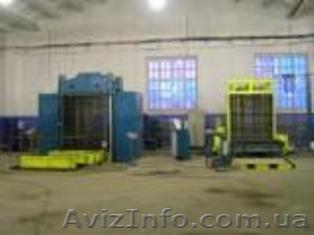

Линия для производства фанеры 1525х1525мм
(пресс ус.6300 кН с автоматизированной загрузкой и выгрузкой +
подпрессовщик ус.5000 кН с автоматизированной загрузкой и выгрузкой + участок сборки пакетов)
Производительность линии – 20000 куб.м/год (при 3-ех сменной работе).
Состав линии.
1.Транспортер загрузки-выгрузки – для приема стопы пакетов и одновременной выгрузки и загрузки подпрессовщика.
2. Подпрессовщик – ус.5000кН, гидропривод индивидуальный насосный, система управления – на базе программируемого контроллера.
3. Рольганг выходной – для приема стопы подпрессованных пакетов и подачи ее к подъемному столу.
4. Стол подъемный – для подъема стопы пакетов на уровень подачи верхнего пакета к механизму загрузки этажерки.
5. Механизм загрузки этажерки – для поэтажной загрузки этажерки
6. Этажерка – для горизонтального перемещения к прессу и последующей (одновременной) загрузки 20-этажей пресса.
7. Механизм подъема этажерки – для поэтажного вертикального перемещения этажерки при ее загрузке.
8. Рельсовый путь и токоподвод – для обеспечения перемещения этажерки к прессу и механизму подъема этажерки.
9. Стол обслуживания – для обеспечения доступа к верхним этажам пресса при необходимости срыва приклеившейся к плите фанеры.
10. Пресс гидравлический 20-этажный ус.6300 кН, гидропривод – индивидуальный насосный, система управления прессом и комплексом – на базе программируемого контроллера.
11.Загрузчик – для частичного выталкивания отпрессованной фанеры после размыкания пресса и последующей загрузки пресса.
12.Выгрузчик – для поэтажной выгрузки пресса.
13.Стол приемный – для приема стопы фанеры с механизма выгрузки для последующего транспортирования средствами цеховой механизации.



Участок сборки пакетов в составе:
1.Стол подъемный гидравлический - 2шт– для подъема стопы шпона на уровень подачи в клеевальцевый станок.
2.Транспортер дисковый (2шт.) – для подачи шпона от клеевальцев к столу сборки пакетов.
3.Стол подъемный подстопный (2шт) – подъемный стол, на котором производится ручная сборка пакетов с последующей передачей набранной стопы на приводной рольганг.
4.Транспортер продольно-поперечной подачи (1 шт.) – для изменения направления транспортирования стопы пакетов к транспортеру подпрессовщика.
5.Конвеер цепной (2шт.)
Клевальцевые станки в комплект поставки не входят.
По желанию Заказчика возможна поставка клеевальцев.

Техническая характеристика линии
1. Установленная мощность линии – 142 кВт
2. Габариты линии
- слева – направо 17000 мм
- спереди – назад 23500 мм
- макс. высота над уровнем пола 5300 мм
3. Масса линии 105000 кг
Техническая характеристика подпрессовщика.
1.Усилие – 5000 кН
2.Размер стола – 1800х1750мм
3.Высота раскрытия пресса – 1250мм
4.Удельное давление прессования – регулируемое до 1, 7 МПа
(17 кг/см²)
Характеристика пресса.
Время выполнения операций на горячем прессе:
- загрузка пресса – 25с
- смыкание пресса и набор давления – 25с
- прессование (определяется технологическим режимом)
- размыкание пресса – 16с
- выгрузка пресса – 54с
Суммарное вспомогательное время цикла - 120секунд.
Толщина получаемой фанеры – до 21 мм.


Стоимость линии – 32 000 000 руб.РФ.
Срок поставки – 7-8 месяцев.
Рудаков Виктор Иванович тел. +(38056)7904935
