КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ СТОЛБОВАЯ НАПРЯЖЕНИЕМ 10(6)/0, 4 КВ МОЩНОСТЬЮ ДО 250 кВА
Комплектная трансформаторная подстанция столбовая напряжением 10(6)/0, 4 кВ мощностью до 250 кВА (далее по тексту КТПс) предназначена для приема электрической энергии трехфазного переменного тока напряжением 10 (6) кВ промышленной частоты, преобразование её в напряжение 380/220 В и питания электроэнергией потребителей в сельской местности в условиях, которые соответствуют исполнению "У" категории размещения "1" согласно ГОСТ 15150-69.

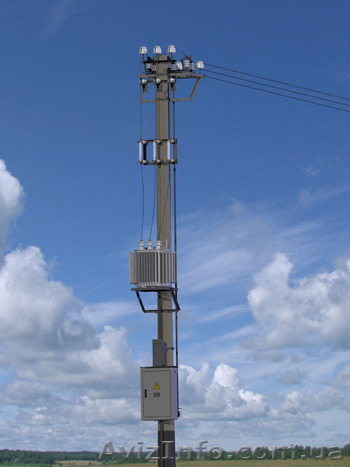

Конструктивно КТПс установлена на железобетонной стойке ПЛ 10 кВ типа СВ 105, СВ 105-3.5.
На металлоконструкциях, укрепленных на стойке, монтируется оборудование КТПс:
• устройство со стороны высшего напряжения (УВН);
• трансформатор силовой;
• распределительное устройство со стороны низшего напряжения (РУНН)
УВН состоит из двух рам, на которых размещено высоковольтное оборудование.
На верхней раме установлены высоковольтные опорно-стержневые полимерные изоляторы типа ОСК 2-10-А-4 УХЛ1 (3 шт.).
Применение изоляторов данного типа позволяет исключить из конструкции КТПс штыревые изоляторы типа ШС-10;
• ограничители перенапряжения ОПН-10 УХЛ1.
Изготовление щитового оборудования: ЩО90, АУКМ(КРМ), АВР, ПР, ПР11(ПР85), УВР, ВРУ, СПМ75(СПА77), ШУ(ШМУ), КСО-393, КТП, КТПГС(2КТПГС) и др.
Трансформаторы силовые: ТМ, ТМЗ, ТМГ, ТМН, ТДНС, ТРДН, ТС, ТСЗ, ТСГЛ и др.
