Перетворювачі частоти потужністю 0.18 - 5.5кВт із живленням від однофазної мережі
Опис

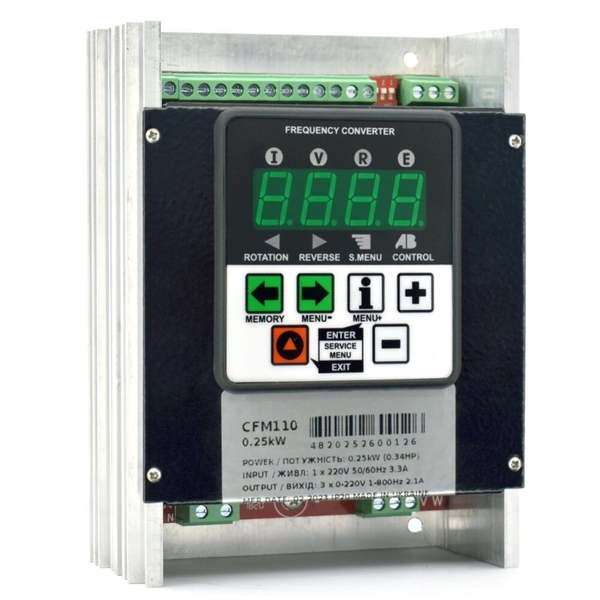

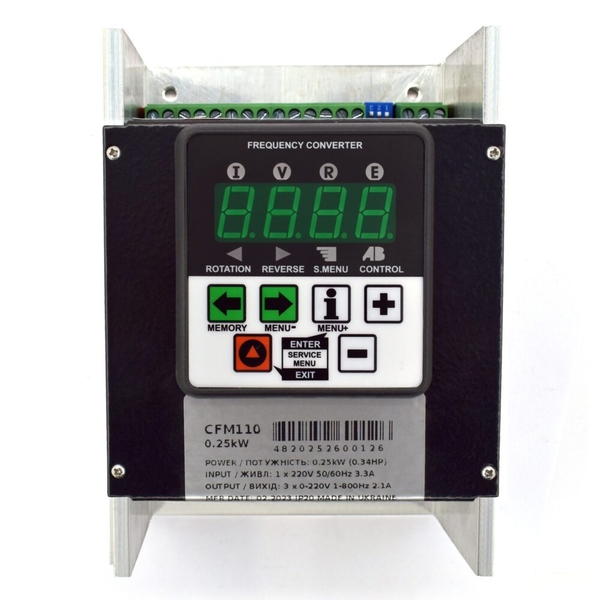

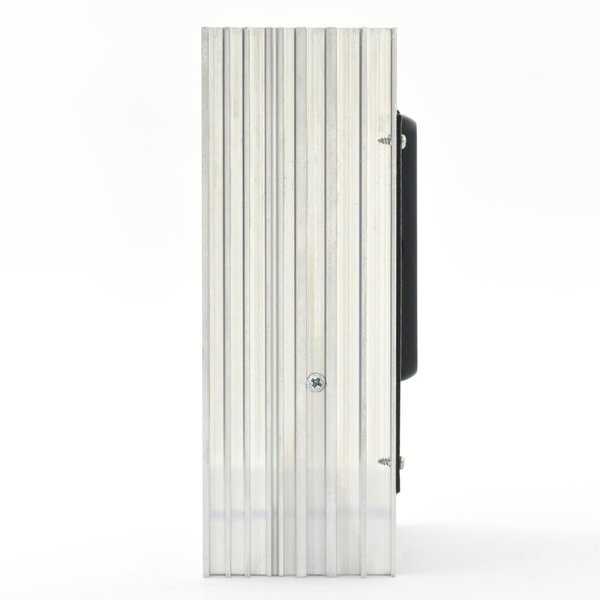

Перетворювачі частоти серії CFM110 є втіленням принципів простоти, компактності, функціональності й економності в одному пристрої. Ця серія розрахована на електродвигуни малої потужності, а тому покликана позбавити привод загалом від надлишкових габаритів будь-якого з компонентів. Радіатор охолодження П-подібної форми слугує основою конструктиву пристрою, чим надійно захищає його від зовнішніх механічних впливів, забезпечуючи ступінь захисту IP20.
Варто зазначити, що описана «простота» не впливає на якість і надійність пристрою, а функціонал закладений у програму частотника, достатній для реалізації великого переліку відомих технологічних завдань.
Нижче в таблиці наведені основні технічні характеристики перетворювачів цієї серії.



Живлення

Напруга живлення Uвх
1ф х 220 В (+10%, -15%)


Частота напруги живлення
45 — 66 Гц


Вихід
Вихідна напруга
3ф х 0 – Uвх


Вихідна частота
0; 1-800 Гц


Похибка формування частоти
0.05 Гц


Вид ШІМ модуляції
Вектор напруги


Під'єднання двигуна
Стандартний трифазний асинхронний двигун 220/380 В зі з'єднанням обмоток трикутником «увальник»


Система керування
Режим керування
Скалярне U/÷ з трьома характеристиками:
■ Лінійна (пропорційна)
■ Квадратична
■ Форсована


Частота керування силовим модулем
3 – 6 – 9 – 12 кГц


Завдання швидкості обертання
■ Аналогові входи
■ Цифрові входи
■ Панель керування
■ ПИД регулятор
■ Інтерфейс зв'язку RS485
Роздільна здатність:
0, 1% для аналогового входу
0, 1 Гц для панелі керування та цифрових входів


Режими гальмування
■ Гальмування постійним струмом


Охолодження
Природне повітряне охолодження

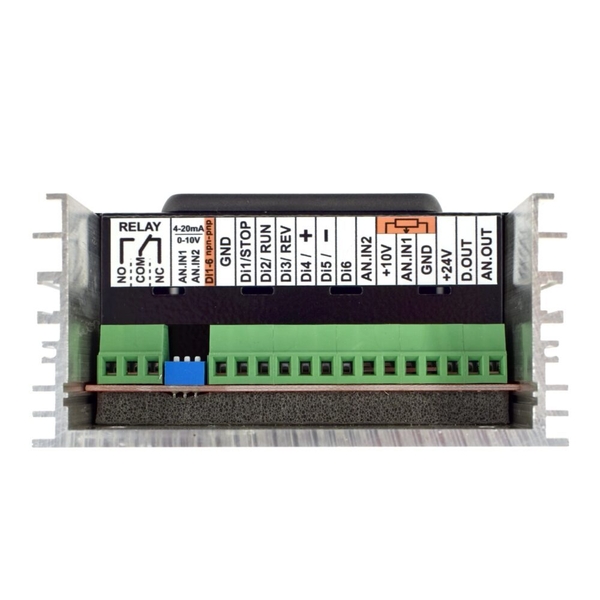

Входи/виходи керування
Аналоговий вхід
2 аналогових входи АН.ВХ1 і АН.ВХ2:
■ режим напруги:
0 – 10 В, Rin ≥ 50 кОм
■ режим струму (одне з двох входів):
0(4) – 20 мА, Rin ≥ 220 Ом


Цифровий вхід
6 гальванічно розділених цифрових входів:
■ активний рівень: 0 В
■ неактивний стан: 20 – 24 В
Опір Rin ≥ 4 кОм.
