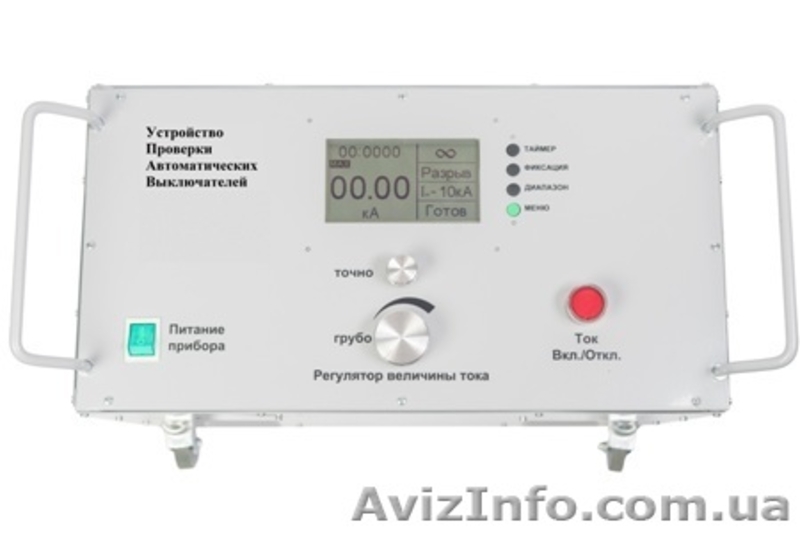

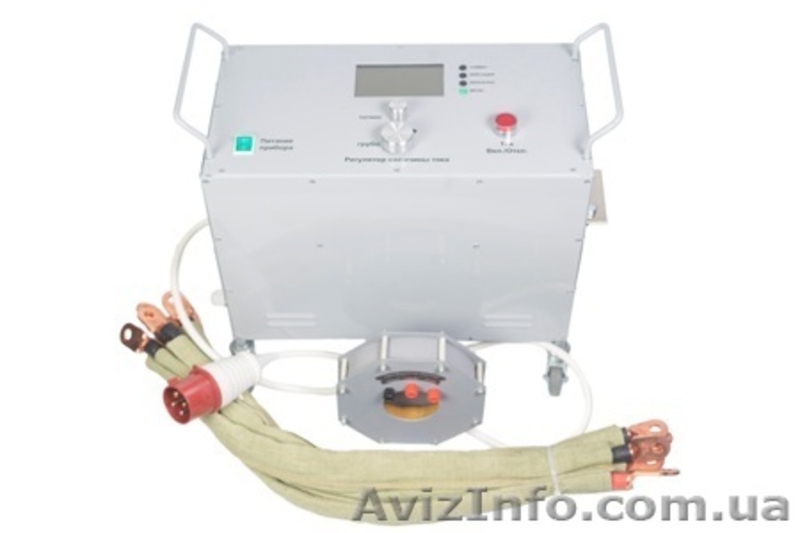

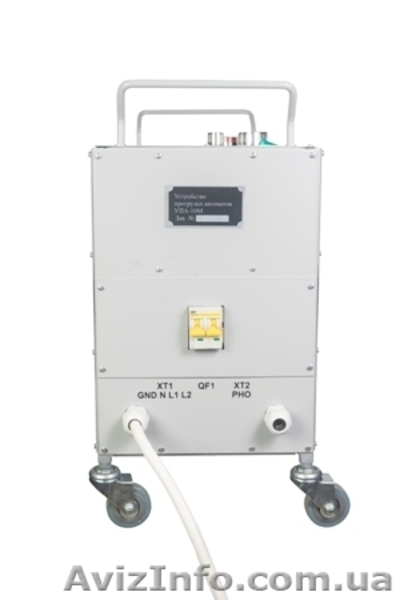

Устройство проверки автоматических выключателей УПАВ — 6М

Предназначено для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 6А—6кА, с измерением и регистрацией величин тока и времени проходящего через автоматический выключатель, далее АВ. Может использоваться в качестве регулируемого источника переменного тока до 6кА в силовых цепях низкого импеданса.
Для обеспечения электробезопасности персонала, выходные токопроводящие цепи гальванически развязаны от питающей сети.
Величина напряжения на выходных шинах устройства прогрузки автоматов — 6М, при полностью открытом тиристорном ключе не превышает 7В, что благоприятно сказывается на контактах автоматических выключателей в момент отключения — значительно уменьшается их износ при многократных испытаниях.

Также есть возможность изготовления и поставки:
Устройство проверки автоматических выключателей УПАВ-10М, 14М, 16М и 20М.

Характеристики
Напряжение питания, (В)* 380 ±10%
Частота питающей сети, (Гц) 50 ±1%
Максимальный ток потребления питающей сети, (А) 50
Максимальное напряжение на выходных шинах, (В) 7
Максимальный ток на выходных шинах (действующее значение), (кА) 6
Максимальная потребляемая мощность, кВА 30
** Диапазон измерения и регистрации выходного тока, А, при погрешности измерения менее 3% 6—6000
Диапазон измерения и регистрации длительности выходного тока, сек, при погрешности измерения менее 1, 5% 0, 01—1000
Порог срабатывания температурной защиты, (С°) 96 ±10%
Габаритные размеры, (мм) 500*250*475
Масса прибора без гибких шин, (кг), не более 56
Средний срок службы прибора, (лет) 10
* Допускается питание от напряжения 220В
** Технические характеристики соответствуют приведенным значениям при эксплуатации прибора в комплекте с регулятором напряжения однофазным (РНО).
Условия эксплуатации
Диапазон температуры окружающего воздуха, (С°) +10 +35
Относительная влажность воздуха при Т=25(С°), (%) ≤80.
Атмосферное давление, (мм.рт.ст.) 630 — 795

Срок гарантии 1 год.
Аппарат метрологически аттестован.
Количество поставки: любое.
