Установка проверки простых защит – 450/2000 в Дніпропетровську

Предлагаем Вашему вниманию

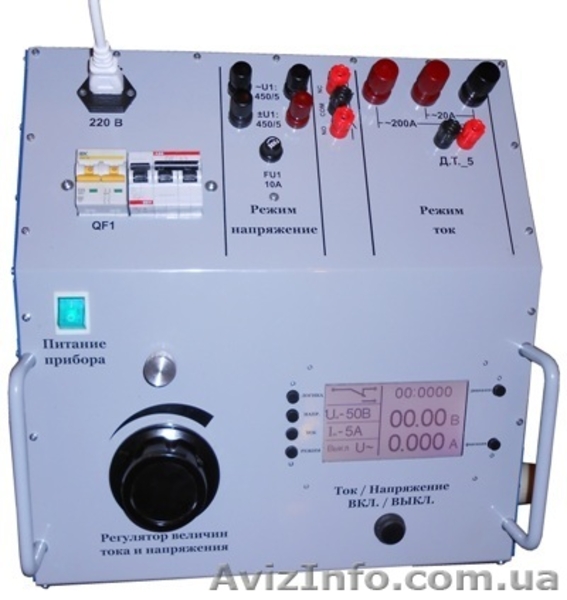

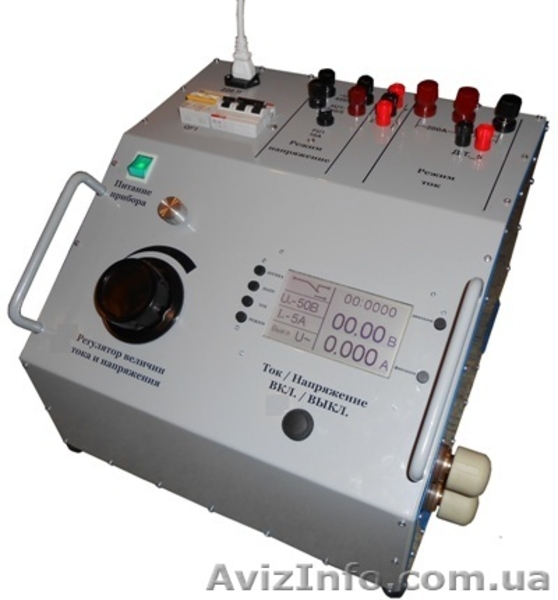

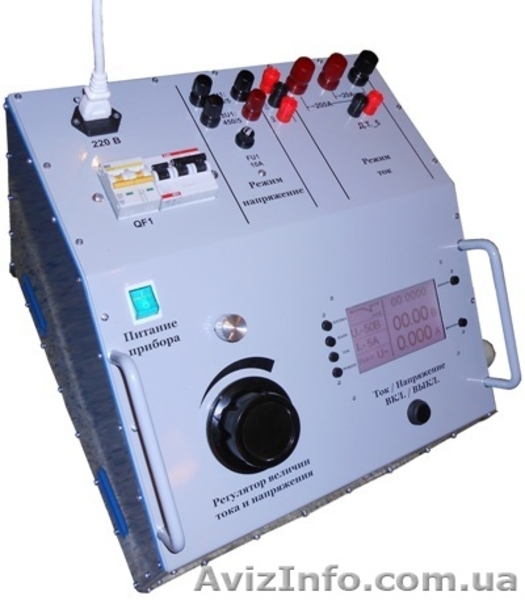

Установка проверки простых защит – 450/2000
Данная установка незаменима для технического персонала службы РЗА. Отличительные особенности установки – простота и надежность в эксплуатации.

Назначение устройства:
Предназначено:
1.1. для наладки и проверки устройств простых релейных защит РЗА, на месте их установки на электростанциях, подстанциях, промышленных предприятиях или в лабораториях.
1.2. для наладки и проверки элементов электроавтоматики (электромагнитных реле, контакторов, пускателей и т.п.).
1.3. для наладки и проверки автоматических выключателей.

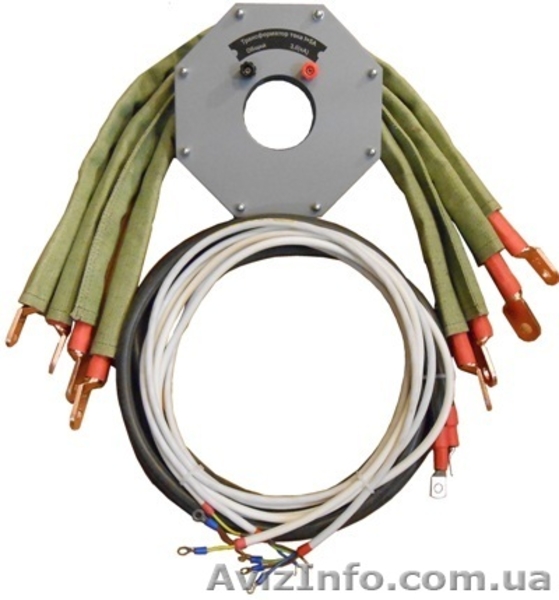

Устройство выполнено в едином корпусе, что создает дополнительные удобства при эксплуатации. В своем составе имеет соединительные провода и кабели для подсоединения испытываемых устройств.
Также есть возможность изготовления и поставки:
Установка проверки простых защит - 450/200 и 450/3000.

Технические данные:
Общие данные:
3.1. Напряжение питающей сети переменного тока, В ––– 220±10%(50Гц);
3.2. Максимальный ток потребления питающей сети, А ––– 50;
3.3. Максимальная потребляемая мощность, (В×А) ––––––– 5000;
3.4. Температура окружающей среды –––––––––––––––– -10…+45 °C.
3.5. Температура хранения ––––––––––––––––––––––––– -20...+45 °C.
3.6. Относительная влажность воздуха при температуре +25˚С, %, не более –––––––––––––––––––––––––––––––––––––––––––– 80.
3.7. Атмосферное давление, мм рт. ст.––––––––––––––– от 630 до 800.
3.8. Вес устройства, без учета комплекта соединительных проводов, кг, не более –––––––––––––––––––––––––––––––––––––––––– 36.
3.9. Режим работы длительный, не менее 120мин.
3.10. Средний срок службы, лет –––––––––––––––––––––– 10.

Выходное напряжение:
3.11. Диапазон выходного синусоидального напряжения, сетевой частоты, формируемого устройством разбит на три под диапазона:
0 –– 50 (В);
0 –– 250 (В);
0 –– 450 (В).
3.12. Диапазон выходного выпрямленного напряжения, формируемого устройством разбит на три под диапазона:
0 –– 50 (В);
0 –– 250 (В);
0 –– 450 (В).
3.13. Точность измерения выходного напряжения, (%) –––––––– 1, 5.
3.14. Разрешение измерения выходного напряжения, (мВ.) ––––– 10.

Выходной ток:
3.15. Диапазон выходного синусоидального тока, сетевой частоты, формируемого устройством разбит на два под диапазона:
0 –– 20 (А);
0 –– 200 (А);
Опционально, для проверки автоматических выключателей, добавлен диапазон выходного фазоимпульсного тока сетевой частоты:
0 –– 2000 (А).
3.16. Точность измерения выходного тока, (%) ––––––––– 1, 5.
3.17. Разрешение измерения выходного тока, (мА.) ––––– 10.

Дополнительно:
3.18. Измеритель временных интервалов в диапазоне 0 –– 9999, 9 (с).
3.19. Точность измерения временного интервала не более –– 0, 2(мс).
3.20. Разрешение измерения временного интервала, (мс) ––––––– 0, 1.

Спецификация выходных параметров установки.

ВЫХОД U1:~450/5--РЕГУЛИРУЕМОЕ ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Диапазон регулировки выходного напряжения, В 0, 2..50 2, 0..250 4, 0..450
Номинальный выходной ток, А 5 5 3
Максимальный выходной ток, А 8 8 5
Номинальная выходная мощность, кВА, 1, 5
Максимальная выходная мощность, кВА, 2, 5
Дискретность регулировки выходного напряжения при работе с РНО, (ЛАТРом) , В, не более 0, 1 0, 25 0, 45
Защита: FU1-Предохранитель проволочный, А 10

ВЫХОД U1:±450/5--РЕГУЛИРУЕМОЕ ВЫПРЯМЛЕННОЕ НАПРЯЖЕНИЕ
Диапазон регулировки выходного напряжения, В 0, 2..50 2, 0..250 4, 0..450
Номинальный выходной ток, А 5 5 3
Максимальный выходной ток, А 8 8 5
Номинальная выходная мощность, кВА, 1, 5
Максимальная выходная мощность, кВА, 2, 5
Дискретность регулировки выходного напряжения при работе с РНО, (ЛАТРом) , В, не более 0, 1 0, 25 0, 45
Защита: FU1-Предохранитель проволочный, А 10

ВЫХОД U2:РЕГУЛИРУЕМЫЕ ПЕРЕМЕННЫЙ ТОК И НАПРЯЖЕНИЕ
Диапазон регулировки выходного напряжения, В 0, 05…..10
Диапазон регулировки выходного тока, А 0…20 0…200
Номинальный выходной ток при работе с РНО, (ЛАТРом), А 20 200
Максимальный выходной ток при работе с встроенным РНО, (ЛАТРом), А 22 220
Защита: Автоматический выключатель устройства С25, уставка Im измерителя тока устройства 22 220

ВЫХОД U3:РЕГУЛИРУЕМЫЕ ПЕРЕМЕННЫЙ ТОК И НАПРЯЖЕНИЕ
Диапазон регулировки выходного напряжения, В 0, 03…..3, 3
Диапазон регулировки выходного тока, А 0…2000
Максимальный выходной ток при работе с встроенным ТР, А 3000
Защита: Автоматический выключатель устройства С25, уставка Im измерителя тока устройства 2200

Срок гарантии 1 год.
Аппарат метрологически аттестован.
Количество поставки: любое.
