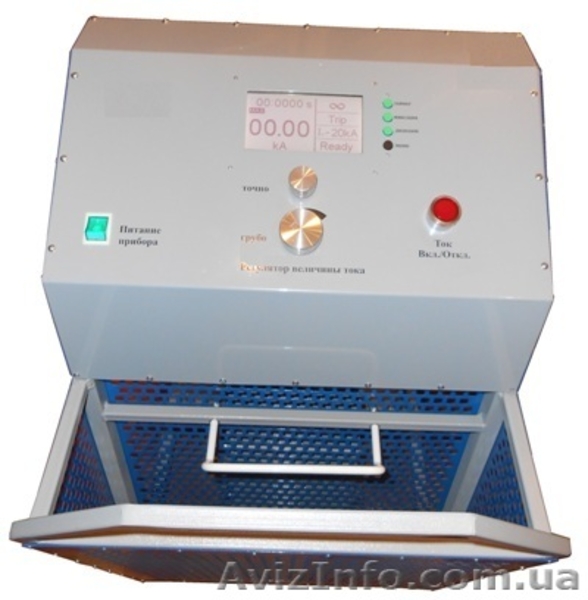

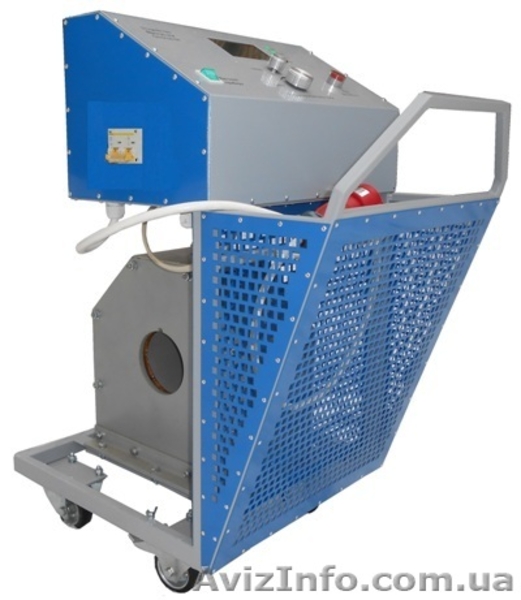

Устройство проверки автоматических выключателей УПАВ – 20М

Предназначено для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 20 А—20 кА, с измерением и регистрацией величин тока и времени проходящего через автоматический выключатель, далее АВ. Может использоваться в качестве регулируемого источника переменного тока до 20 кА в силовых цепях низкого импеданса.
Для обеспечения электробезопасности персонала, выходные токопроводящие цепи гальванически развязаны от питающей сети.
Величина напряжения на выходных шинах, при полностью открытом тиристорном ключе не превышает 7 В, что благоприятно сказывается на контактах автоматических выключателей в момент отключения — значительно уменьшается их износ при многократных испытаниях.
Также есть возможность изготовления и поставки:
Устройство проверки автоматических выключателей УПАВ-6М, 10М, 14М и 16М.

Характеристики
Напряжение питания, (В)* 380 ±10%
Частота питающей сети, (Гц) 50 ±1%
Максимальный ток потребления питающей сети, (А) 140
Максимальное напряжение на выходных шинах, (В) 7
Максимальный ток на выходных шинах (действующее значение), (кА) 20
Максимальная потребляемая мощность, кВА 55
** Диапазон измерения и регистрации выходного тока, А, при погрешности измерения менее 3% 20—20000
Диапазон измерения и регистрации длительности выходного тока, сек, при погрешности измерения менее 1, 5% 0, 01—1000.
Порог срабатывания температурной защиты, (С°) 96 ±10%
Габаритные размеры, (мм) 1097 х 650 х 870
Масса прибора без гибких шин, (кг), не более 86
Средний срок службы прибора, (лет) 10
* Допускается питание от напряжения 220В, при этом максимальный выходной ток – 13 кА.
** Технические характеристики соответствуют приведенным значениям при эксплуатации прибора в комплекте с регулятором напряжения однофазным (РНО).
Условия эксплуатации
Диапазон температуры окружающего воздуха, (С°) 0—35
Относительная влажность воздуха при Т=25(С°), (%) ≤80.
Атмосферное давление, (мм.рт.ст.) 630—800
Срок гарантии 1 год.
