Стенд высоковольтный стационарный - 100Д в Дніпропетровську

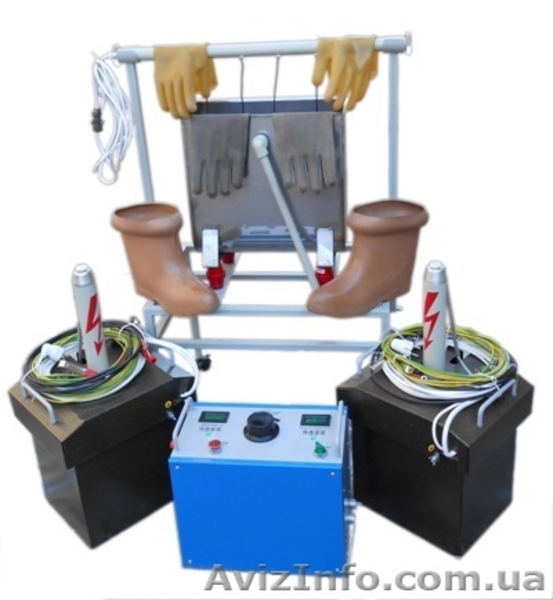

Стенд высоковольтный стационарный - 100Д


НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Стенд предназначен для проведения приемо-сдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках.
Стенд позволяет проводить испытания:

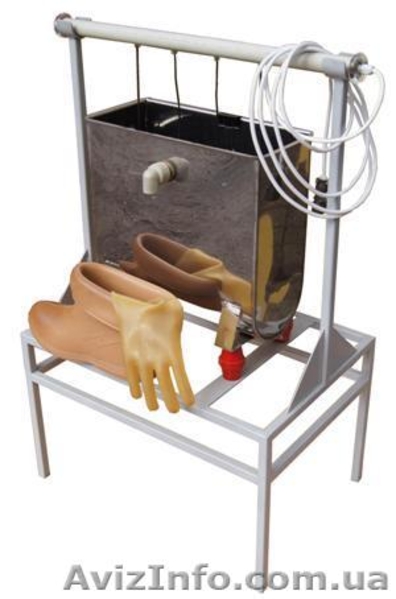

• резиновых диэлектрических перчаток;
• резиновых диэлектрических бот и галош;
• слесарно-монтажного инструмента с изолированными рукоятками (отверток, кусачек, плоскогубцев и др.)
Оборудование стенда может использоваться в качестве высоковольтной установки для испытаний изоляции изделий (кабелей, изоляторов и др.) напряжением переменного тока.

Также есть возможность изготовления и поставки:

Стенд высоковольтный стационарный -10-12Д, 50-12Д, 10-12Д, 10Д и 50Д.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Условия эксплуатации соответствуют УХЛ4 по ГОСТ 15150-69. Нормальные значения климатических факторов окружающей среды для эксплуатации стенда приведены в таблице.

Таблица – Условия эксплуатации № Климатические факторы Значение

1
Температура окружающего воздуха, ˚С от + 5 до + 40

2
Относительная влажность воздуха при температуре + 25 ˚С, %, не более 80
3 Атмосферное давление, мм рт. ст. от 630 до 800



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические данные приведены в таблице.

№ Наименование параметра Значение
1 Напряжение питающей сети переменного тока, В 220 ± 10%
2 Частота питающей сети, Гц 50 ± 1
3 Потребляемая мощность, кВт, не более 0, 9
4 Режим работы «100 В» «3кВ» «15кВ» «100кВ»
5 Действующее значение максимального испытательного напряжения, кВ 0, 1 3 15 100
6 Приведенная погрешность измерения напряжения, % ± 3
7 Количество мест для проведения испытания 1 4 4 1
8 Максимальный измеряемый ток утечки, мА Не измеряется 7, 6 7, 6 20
9 Приведенная погрешность измерения тока, % – ± 3
10 Масса БУ, кг, не более 18, 5
11 Масса источника высокого напряжения БВН-50, кг, не более 42, 5
12 Масса испытательной ванны, кг, не более 10
13 Габаритные размеры БУ, мм 415х220х360
14 Габаритные размеры испытательной ванны, мм 730х1060х450
15 Габаритные размеры источника высокого напряжения БВН-50, мм 365х670х295
16 Средний срок службы, лет 10
17 Рекомендуемая площадь занимаемая стендом, м 3х5



Срок гарантии 1 год.
Аппарат метрологически аттестован.
Количество поставки: любое.
