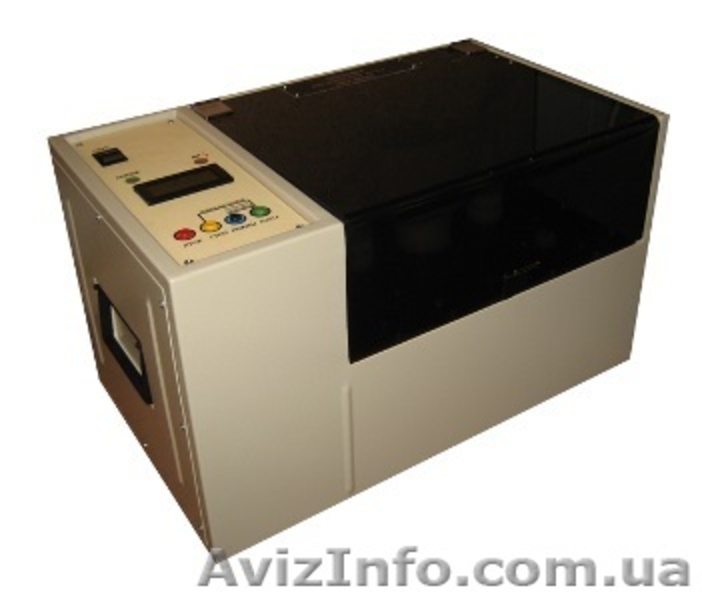

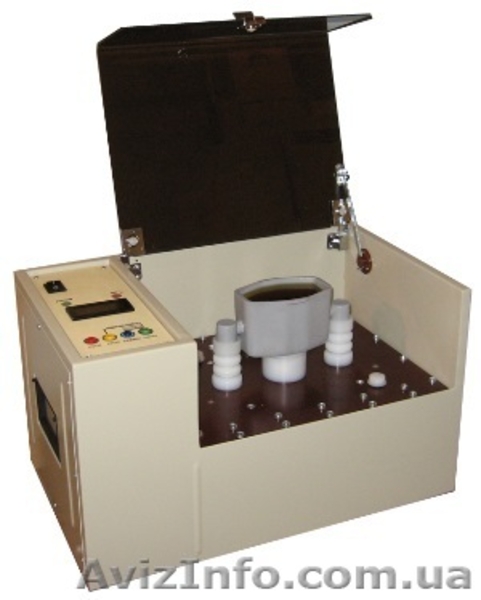

Установка для испытания трансформаторного масла -90

Назначение изделия

Установка для испытания масла - 90, ТУ У33.2-14102968-003-2002, предназначена для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков в соответствии с ГОСТ 6581-75 (СТ СЭВ 3166-81).
Конструкция установки по требованию потребителя может предусматривать наличие встроенного радиоканала, используемого для соединения с персональным компьютером для сохранения, обработки и распечатки результатов испытаний.
Установка является переносным оборудованием.
Основные технические данные
Основные технические данные установки приведены в таблице.
Наименование параметра Значение
1 Диапазон испытательных напряжений (действующие значения), кВ от 10 до 90
2 Приведенная погрешность измерения испытательного напряжения, %  3
3 Объем измерительной ячейки, см3, не более 400
4 Напряжение питающей сети однофазного переменного тока, В

5 Частота питающей сети, Гц 50  1
6 Потребляемая мощность, кВ•А, не более 0, 5
7 Масса, кг, не более 30
8 Габаритные размеры, мм, не менее 520×335×320
Продолжительность непрерывной работы установки 8 час.
Установка функционирует, сохраняет внешний вид и параметры во время и после воздействия на него внешних влияющих факторов, значения которых указаны в таблице.

Наименование внешнего
влияющего фактора Предельное значение внешнего
влияющего фактора
Рабочие
условия
эксплуатации Предельные условия
Транспортирование Хранение
1 Температура окружающего воздуха, oC
– нижнее значение
– верхнее значение
15
35
минус 25*
55
минус 25*
55
2 Относительная влажность воздуха, %, не более 80 85 85
3 Атмосферное давление, мм рт. ст.
– нижнее значение
– верхнее значение
630
795
630
795
630
795
4 Ударная прочность на удары многократного действия
– пиковое ударное ускорение, м с-2
– длительность действия ударного ускорения, мс
– число ударов, шт.

30

1
80 – 120
* Включение установки после длительного пребывания при температуре ниже 5 оC разрешается после предварительной выдержки в течение 4 час при температуре от 15 oC до 35 oС.


Срок гарантии 1 год.
Количество поставки: любое.
